Συσκευές συντριβής και άλεσης για την μεταλλουργία σκόνης

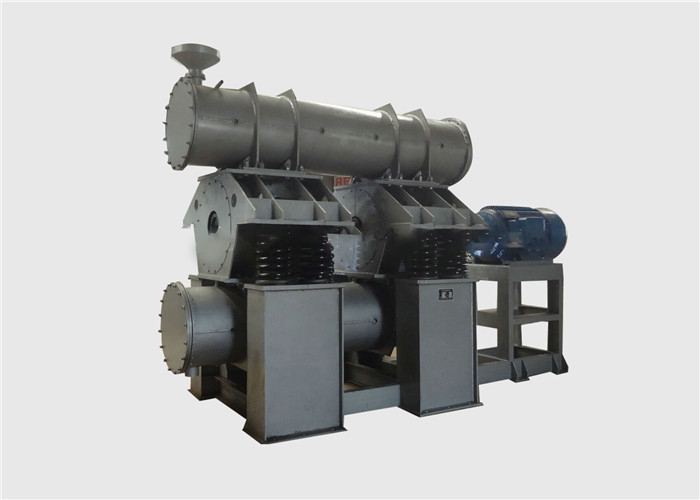

ΕισαγωγήΥψηλής απόδοσης κατακόρυφος δίδυμος δονητικός μύλος για μεταλλουργία σκόνης:
Ο υψηλής απόδοσης κάθετος δίδυμος δονητικός μύλος για μεταλλουργία σκόνης είναι ένας νέος τύπος αποδοτικού εξοπλισμού άλεσης για την άλεση λεπτών και υπερλεπτών υλικών σκόνης.Είναι πιο βολικό από την συμβατική περιστρεφόμενη μηχανή άλεσης (αποτελεσματικότητα 2-5 φορές, μειώνοντας την κατανάλωση ενέργειας κατά 20% - 30%).
Ο δονητικός μύλος σε υπερτελή άλεση έχει διάφορη αντοχή δονήσεων, υψηλή απόδοση, χαμηλή κατανάλωση ενέργειας, λιγότερο θόρυβο και συμπαγή δομή, εύκολη εγκατάσταση και συντήρηση κλπ.Το μύλο συμμορφώνεται με τις λαϊκές απαιτήσεις..
Ορισμένες πληροφορίες σχετικά μεΥψηλής απόδοσης κατακόρυφος δίδυμος δονητικός μύλος για μεταλλουργία σκόνης:
| Εισόδου και εξόδου |
1. μία είσοδος και μία έξοδος: τα υλικά άλεσης θα παραμείνουν στον δονητικό σωλήνα για μεγάλο χρονικό διάστημα και θα είναι πιο λεπτά
2. δύο εισόδους και δύο εξόδους: έχει μεγάλη χωρητικότητα.
|
| Ευέλικτη ζεύξη |
συνήθως χρησιμοποιούν την ζώνη, αλλά θα χρησιμοποιήσει το παγκόσμιο αντί αν το δονητικό μύλο είναι μεγάλο |
| Μέσο άλεσης |
κεραμική σφαίρα, σφαίρα από ανοξείδωτο χάλυβα, σφαίρα από χαλύβδινο μαγγάνιο, ράβδος από χαλύβδινο μαγγάνιο |
| Τεχνουργήματα |
στρώσεις από άκαμπτο χαλύβδινο μαγγάνιο, κεραμικές στρώσεις, στρώσεις από πολυουρεθάνιο |
| Πηγές |
άκαμπτο ελατήριο, πλαστικό ελατήριο υψηλής πίεσης |
Αρχή λειτουργίας τουΥψηλής απόδοσης κατακόρυφος δίδυμος δονητικός μύλος για μεταλλουργία σκόνης:
Όταν ενεργοποιείται η ισχύς, ο κινητήρας οδηγεί τον διεγερτή να περιστρέφεται μέσω της ευέλικτης ζεύξης, δημιουργώντας επαρκή δύναμη διέγερσης για να κάνει το σώμα του μύλου να εισέλθει στην κατάσταση περιοδικών δονήσεων δακτυλίου,και η δύναμη αντίκτυπου του δονητικού εκκρεμού μεταδίδεται συνεχώς σε όλα τα υλικά που φορτώνονται στον κύλινδρο άλεσης (iΤο μέσο και το υλικό που πρέπει να αλεθεί) Το μέσο που πρέπει να αλεθεί συντρίβεται και αλεθεί από την αμοιβαία σύγκρουση μεταξύ του μέσου που πρέπει να αλεθεί και του υλικού που πρέπει να αλεθεί.
Ο κινητήρας κίνησης κινείται γύρω από ευέλικτη ζεύξη για να περιστρέψει δονητή, και στη συνέχεια, παράγοντας αρκετή δύναμη δονήματος, στη συνέχεια, το σώμα του μύλου κάνει περιοδική κίνηση,και για τη συνεχή μεταφορά της δύναμης σε όλα τα υλικά (πρώτες ύλες και μέσο) στο ρόλο, το υλικό συνθλίβεται με την πίεση της εξωτερικής δύναμης μεταξύ του μέσου και των υλικών άλεσης.Κατά τη διάρκεια της διαδικασίας μπορούμε να μειώσουμε τη θερμοκρασία στο εσωτερικό του θαλάμου του μύλου για την άλεση θερμότητας ευαίσθητο υλικόΑυτό το εργοστάσιο είναι υψηλής απόδοσης με απλή διαδικασία.
Εφαρμογή Υψηλής απόδοσης κατακόρυφος δίδυμος δονητικός μύλος για μεταλλουργία σκόνης:
Το 2ZM διπλό σωλήνα δονητικό μύλο μπορεί να χρησιμοποιηθεί ευρέως σε ορυκτά, οικοδομικά υλικά, θρυμματιστικά υλικά της μεταλλουργίας σκόνης, ηλεκτρικά, κεραμικά, ανθεκτικά, μαγνητικά υλικά, χημικά, τρόφιμα,και άλλες βιομηχανίεςΕίναι το ιδανικό υποκατάστατο του μύλου.
ΠλεονεκτήματαΥψηλής απόδοσης κατακόρυφος δίδυμος δονητικός μύλος για μεταλλουργία σκόνης:
1Κλειστό σύστημα αλέσεως, χωρίς εκπομπές σκόνης, χωρίς ρύπανση.
2Απλή διαδικασία παραγωγής, κατάλληλη για αυτόματη τηλεχειριστική και εναλλακτική.
3. Χαμηλή κατανάλωση ενέργειας και χαμηλό κόστος παραγωγής.
4Εύκολη εγκατάσταση και συντήρηση.
5Τέλεια ηλεκτρική λειτουργία ελέγχου, πολύ βολική για το σύστημα διακόπτη.
6Η ξηρή άλεση ή η υγρή άλεση είναι διαθέσιμες, μπορεί να προστεθεί προστατευτικό αέριο.
Τεχνικές παραμέτρους τουΥψηλής απόδοσης κατακόρυφος δίδυμος δονητικός μύλος για μεταλλουργία σκόνης:
| Σχήμα |
2ZM-100 |
2ZM-200 |
2ZM-400 |
2ZM-800 |
2ZM-1200 |
| Μέθοδος άλεσης |
ξηρή μέθοδος, υγρή μέθοδος, ανοιχτό κύκλωμα, κλειστό κύκλωμα |
| Μέγεθος σωματιδίων τροφοδοσίας |
0-25 mm |
| Μέγεθος σωματιδίων εκκένωσης |
0.3-0.074 mm |
| Όγκος κύλινδρου (L) |
100 |
200 |
400 |
800 |
1200 |
| Δυναμικότητα (t/h) |
0.1-1.5 |
0.2-3 |
0.5-5 |
1 έως 10 |
1-16 |
| Αμβέλεια (mm) |
9-14 |
9-14 |
8-11 |
7-9 |
7-9 |
| Δύναμη (kw) |
17-22 |
22-37 |
45-55 |
55-75 |
75-90 |
| συχνότητα δονήσεων (χρόνια/λεπτο) |
16.3 |
16.3 |
16.3 |
16.3 |
16.3 |
| Βάρος (t) |
2.5 |
4 |
6.6 |
11.5 |
14 |
| Μέγεθος (L*W*H) (mm) |
2612*1654*2054 |
2900*1884*2378 |
3800*2350*24900 |
4843*2956*2510 |
|
Εγκατάσταση και ΑΔιοίκηση τουΥψηλής απόδοσης κατακόρυφος δίδυμος δονητικός μύλος για μεταλλουργία σκόνης:
Το στήριγμα του κινητήρα του μηχανήματος είναι κολλημένο στο σασί.και ο άξονας του κινητήρα και το σπινθήρα της μηχανής (άξονας του διεγερτή) ευθυγραμμίζονται στην ίδια κεντρική γραμμή, και συνδέστε την ευέλικτη ζεύξη.
Η ακόλουθη εργασία πρέπει να γίνεται πολύ πριν από την έναρξη της μηχανής.
1Το θορυβώδες κάλυμμα είναι εγκατεστημένο για να μειώνει την επίδραση του θορύβου του μηχανήματος στην περιοχή εργασίας.
2Η ισχύς του κινητήρα αυτής της σειράς είναι σχετικά μεγάλη και συνιστάται να χρησιμοποιείται η σταδιακή εκκίνηση για να μειωθεί η επίδραση στο δίκτυο ηλεκτρικής ενέργειας κατά την εκκίνηση.ειδικό ηλεκτρικό ντουλάπι δεν είναι διαμορφωμένοΟι ειδικές απαιτήσεις μπορούν να προσαρμοστούν ξεχωριστά.
3. Γεμίστε το μέσο άλεσης. Χωρίς μέσο άλεσης, μην ξεκινήσετε το μηχάνημα, σε περίπτωση που το μηχάνημα είναι πολύ ελαφρύ για να προκαλέσει ατύχημα διαφυγής.
4Το κύκλωμα νερού έχει δύο λειτουργίες: η μία είναι να μειώνει τη θερμοκρασία κατά τη διάρκεια της λειτουργίας του ρουλεμπορίου για την προστασία του ρουλεμπορίου. the other is to absorb the heat generated during vibration grinding in the vibrating grinding cylinder by adding the circulating water in the jacket to the material which can not withstand the higher vibration grinding temperature.
5Σύμφωνα με τα διαφορετικά υλικά άλεσης, η απαιτούμενη αντοχή άλεσης δονήσεων είναι επίσης διαφορετική.Όταν απαιτείται μεγάλη δύναμη διέγερσης, το δευτερεύον μπλοκ μπορεί να στερεωθεί και να συνδεθεί με την εκκεντρική συσκευή με ένα μπουλόνι, διαφορετικά, αφαιρέστε το δευτερεύον μπλοκ.
6Εάν απαιτούν συνεχή αυτόματη τροφοδοσία και συνεχή αυτόματη εκφόρτωση, το εργοστάσιό μας μπορεί να ρυθμίσει αυτόματη τροφοδοσία και εκφόρτωση συσκευή για τους χρήστες.
Δομή τουΥψηλής απόδοσης κατακόρυφος δίδυμος δονητικός μύλος για μεταλλουργία σκόνης:
Το μηχάνημα αποτελείται κυρίως από πλαισίωμα, στήριγμα σώματος, ηχομονωμένο κάλυμμα, σώμα μηχανής, κύλινδρο άλεσης, διεγερτή δονήσεων, πλάκα επένδυσης, ελαστικό στήριγμα,με κινητήρα κινητήρα,.
1Το σασί στηρίζει το σώμα μέσω ελαστικού υποστηρισμού και διατηρεί αμετάβλητη την ευέλικτη απόσταση σύνδεσης μεταξύ του κινητήρα και του σώματος που δονείται.
2Το ηχομονωμένο κάλυμμα χρησιμοποιείται για να αποκλείει τον θόρυβο που παράγεται από το μύλο κατά τη διάρκεια της λειτουργίας, προκειμένου να μειωθεί η επίδραση του θορύβου σε ολόκληρη την περιοχή εργασίας.
3Το σώμα της μηχανής είναι στερεωμένο με κύλινδρο άλεσης και είναι εξοπλισμένο με διεγερτή δονήσεων.
4Ο κύλινδρος άλεσης είναι το εργαζόμενο σώμα του μύλου για άλεση, το οποίο χρησιμοποιείται για να κρατήσει το μέσο άλεσης και το υλικό άλεσης.
5Ο διεγερτής δονήσεων χρησιμοποιείται για τη μετατροπή της περιστρεφόμενης ροπής του κινητήρα σε περιοδικές δονήσεις του μύλου.
6Η πλάκα επένδυσης είναι στενά συνδεδεμένη με το εσωτερικό τοίχωμα του κυλίνδρου άλεσης για την προστασία του κυλίνδρου άλεσης.το εσωτερικό τοίχωμα του κυλίνδρου άλεσης είναι επίσης πολύ φθαρμένη την ίδια στιγμή, και η πλάκα επένδυσης που είναι εύκολο να αντικατασταθεί στον κύλινδρο άλεσης μπορεί να βελτιώσει τη διάρκεια ζωής ολόκληρης της μηχανής.
7Η ελαστική υποστήριξη καθιστά το σώμα του μύλου σε ελαστική κατάσταση και απομονώνει ουσιαστικά το κτύπημα δονήσεων στη βάση όταν το σώμα δονείται.
8Το μέσο άλεσης είναι το σώμα άλεσης του μύλου και χρησιμοποιείται για την άλεση του υλικού με κρούση.
9Ο κινητήρας παρέχει ενέργεια στο μύλο για άλεση.
