Ηλεκτρομαγνητικός δονητικός τροφοδότης από χάλυβα άνθρακα
,
Ηλεκτρομαγνητικός τροφοδότης δονήσεων σωματιδίων
,
Ηλεκτρομαγνητικός τροφοδότης σκόνης

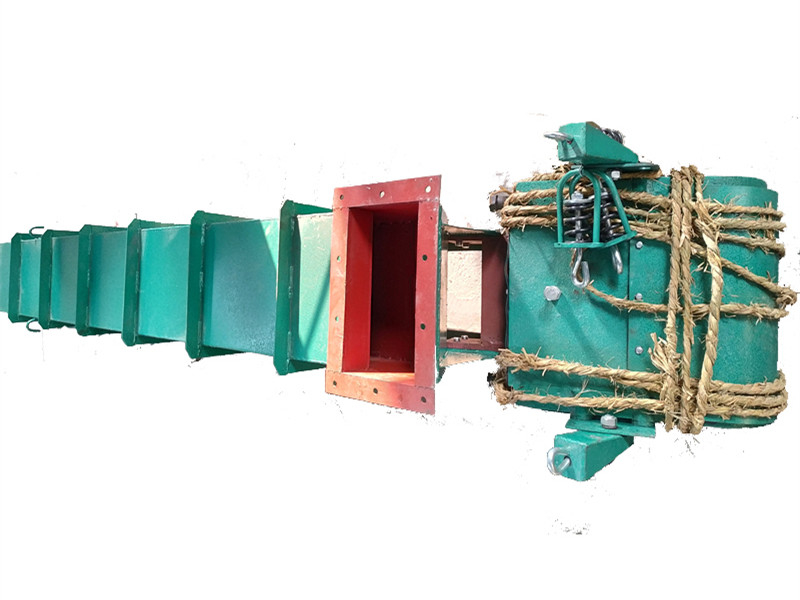

Χάλυβα άνθρακα 600*2350mm Ηλεκτρομαγνητικός δονητικός τροφοδότης για ομοιόμορφη τροφοδότηση σωματιδίων και σκόνης
ΕισαγωγήΧάλυβα άνθρακα 600*2350mm Ηλεκτρομαγνητικός δονητικός τροφοδότης για σωματίδια και σκόνες Ενιαία τροφοδοσία:
Η ηλεκτρομαγνητική δονητική τροφοδότης χρησιμοποιείται ευρέως στα ορυχεία, τη μεταλλουργία, τον άνθρακα, τα οικοδομικά υλικά, τη ελαφριά βιομηχανία, την ηλεκτρική ενέργεια, τα μηχανήματα, τα σιτηρά και άλλα είδη βιομηχανιών.,κόκκους και σκόνη από το σιλό αποθήκευσης ή από την θήκη ομοιόμορφη και συνεχής τροφοδοσία ή ποσοτική τροφοδοσία στην συσκευή υποδοχής.ανελκυστήρας κουβάς, εξοπλισμός διαλογής, θρυμματισμός, άλεση και λοιποί εξοπλισμοί, ποσοτική τροφοδότηση, αυτόματη παρτίδα και ποσοτική συσκευασία κλπ.
Αρχή λειτουργίαςΧάλυβα άνθρακα 600*2350mm Ηλεκτρομαγνητικός δονητικός τροφοδότης για σωματίδια και σκόνες Ενιαία τροφοδοσία:
Το ρεύμα της ηλεκτρομαγνητικής περιστροφής του τροφοδοτητή ηλεκτρομαγνητικών δονήσεων περνά μέσω μονοφασικής διόρθωσης μισού κύματος.το ρεύμα περνά μέσα στην θετική μισή εβδομάδαΜετά, η αυλή κινείται προς τα πίσω, ο κύριος ελαστικός παραμορφώνεται και αποθηκεύει μια ορισμένη δυναμική ενέργεια.Δεν υπάρχει ρεύμα που περνά μέσα από την τροχιά στον αρνητικό μισό κύκλοΗ σιδερένια πυρήνα κινούνται προς τα εμπρός από την αυλή προς την αντίθετη κατεύθυνση.Έτσι η ηλεκτρομαγνητική τροφοδοσία δονήσεων δονείται 3000 φορές το λεπτό στην συχνότητα της τροφοδοσίας ισχύος ACΕπειδή το κάτω επίπεδο του αυλαίου έχει μια ορισμένη γωνία με τη γραμμή δράσης της δύναμης διέγερσης, το υλικό στο αυλαίο κινείται συνεχώς προς τα εμπρός κατά μήκος της παραβολικής τροχιάς.Η ποσότητα τροφοδοσίας του ηλεκτρομαγνητικού τροφοδοτητή δονήσεων μπορεί να ελεγχθεί ρυθμίζοντας την τάση διορθώσεωςΗ τάση εξόδου μπορεί να ελεγχθεί με την αλλαγή της γωνίας αγωγιμότητας του θυρίστορα.Για να επιτευχθεί ο σκοπός της αυτόματης ποσοτικής τροφοδοσίας, μπορούν να χρησιμοποιηθούν διαφορετικά σήματα για τον έλεγχο της γωνίας αγωγιμότητας του θυρίστορα..
ΧαρακτηριστικάΧάλυβα άνθρακα 600*2350mm Ηλεκτρομαγνητικός δονητικός τροφοδότης για σωματίδια και σκόνες Ενιαία τροφοδοσία:
1. εξοικονόμηση ενέργειας και υψηλή απόδοση, απλή στη χρήση, λιγότερη επένδυση, μικρός όγκος, ελαφρύ βάρος, βολική συντήρηση.
2Χωρίς περιστρεφόμενα μέρη. Χωρίς ρουλεμάν, μηχανισμό μείωσης και λιπαντικό λάδι κλπ.
3Λιγότερη κατανάλωση ενέργειας, μικρό ρεύμα εκκίνησης, χαμηλός θόρυβος.
4Η φθορά του τροφοδοτικού σωλήνα είναι μικρή. 5Ο εξοπλισμός μπορεί να πραγματοποιήσει αυτοματοποίηση εάν είναι εξοπλισμένος με ηλεκτρονική κλίμακα ή έλεγχο μικροεπιλογήτρου.
6Μετά την έναρξη του διεγερτή δονήσεων, το εύρος μπορεί να επιτύχει άμεσα σταθερή τιμή.
7Η εκκίνηση του δονητή σε στιγμιαίο εύρος μπορεί να επιτύχει σταθερή τιμή, αμέσως μετά την εξαφάνιση του ίδιου στιγμιαίου εύρους κατά την στάθμευση, η οποία μπορεί να βελτιώσει την ακρίβεια του αυτόματου ελέγχου,ταυτόχρονα ο τροφοδότης μπορεί να ξεκινήσει απευθείας σε κατάσταση πλήρους φορτίουΟμοίως, το εύρος εξαφανίζεται αμέσως όταν σταματά.η τροφοδοτική συσκευή μπορεί να ξεκινήσει απευθείας με πλήρη φόρτιση.
Λάθος λειτουργίας και μέθοδος θεραπείαςτουΧάλυβα άνθρακα 600*2350mm Ηλεκτρομαγνητικός δονητικός τροφοδότης για σωματίδια και σκόνες Ενιαία τροφοδοσία:
- Όχι, όχι.
Ελαττωματικός χαρακτήρας
Αιτία
Μέθοδος θεραπείας
1
μετά την ενεργοποίηση της τροφοδοσίας,
Το μηχάνημα δεν δονείται
1. η ασφάλεια έσκασε.
Αντικατάσταση ασφάλειας
2. το σύρμα περιστροφής έχει σπάσει
να χρησιμοποιούν μεγκερ ή όμμετρο για τον έλεγχο της αντίστασης,
χειρίζεται βραχυκύκλωμα ή συνδέει το καλώδιο μολύβδου
2
Αδύναμη δόνηση, ρυθμίστε το δυνατομέτρο.
παρουσιάζει μικρή αντανάκλαση πλάτους,
δεν λειτουργούν ή το ρεύμα είναι στην υψηλή πλευρά
1. Κατανομή SCR
να αντικαταστήσει το SCR (Silicon Controlled Rectifier)
2. φραγμός του κενού αέρα, και το κενό μεταξύ
το μπλοκάρισμα ελατήριας πλάκας
καθαρή απόφραξη
3
Ο θόρυβος των μηχανών είναι μεγάλος.
Ρυθμίστε το δυνατομέτρο, το πλάτος αντανακλά
ακανόνιστη, συνοδευόμενη από βίαιη σύγκρουση
1. διάλειμμα άνοιξης πλάκας
Αντικαταστήστε το νέο ελατήριο
2.ο δονητής και η κοιλότητα του κορμιού σπάνε
ή χάνει
Αντικαταστήστε ή βιδώστε κάτω το μπουλόνι
3Ο σιδερένιος πυρήνας και η θωράκιση συγκρούστηκαν.
ρυθμίζει το κενό αέρα στο πρότυπο 2 mm
4
το μηχάνημα λειτουργεί με διαλείμματα ή
διακυμάνσεις ρεύματος
βλάβη σπείρας συρματόπλεγματος
ελέγξτε αν το στρώμα της τροχιάς ή interturn είναι βραχυκύκλωμα, και αν η σύνδεση καλωδίου μολύβδου είναι εικονική σύνδεση, στη συνέχεια, επισκευή ή αντικατάσταση της τροχιάς
5
Η δοκιμή χωρίς φορτίο είναι κανονική.
ακατάλληλη σχεδίαση της εκφόρτωσης απορριμμάτων
Η τρύπα κάνει την τροφοδοτική αποβάθρα να φέρει το μεγάλο
πίεση στη στήλη αποθέματος
επανασχεδιασμός ή βελτίωση της εισόδου τροφής για τη μείωση της πίεσης στη στήλη αποθέματος
μετά το φορτίο, το εύρος μειώνεται περισσότερο
6
μόνο το ρεύμα είναι στην υψηλή πλευρά,
Ίσως το κενό του αέρα είναι πολύ μεγάλο.
ρυθμίζει το κενό αέρα στο πρότυπο 2 mm
Τα υπόλοιπα είναι φυσιολογικά.
Ανοιχτός τύποςΧάλυβα άνθρακα 600*2350mm Ηλεκτρομαγνητικός δονητικός τροφοδότης για σωματίδια και σκόνες Ενιαία τροφοδοσία:
Σχήμα
Β
Β1
Β2
Β3
Β4
Α
Α1
L2
Α3
H
H1
H2
H3
GZ1
200
280
340
296
376
600
209
550
910
100
350
360
485
GZ2
300
388
456
400
506
800
310
660
1171
120
430
450
600
GZ3
400
496
518
452
574
900
311
790
1325
150
480
520
675
GZ4
500
620
682
581
762
1100
413
965
1615
200
550
645
814
GZ5
700
761
850
650
840
1200
465
1050
1815
250
647
765
980
Κλειστό είδοςΧάλυβα άνθρακα 600*2350mm Ηλεκτρομαγνητικός δονητικός τροφοδότης για σωματίδια και σκόνες Ενιαία τροφοδοσία:
Σχήμα
Β
Β1
Β2
Β3
Β4
Α
Α1
L2
Α3
Λ4
H
H1
H2
H3
H4
R
GZ6
900
1057
720
860
1092
1600
500
1360
2410
1409
250
1090
1030
1530
460
1800
GZ7
1100
1257
840
1030
1332
1800
650
1465
2800
1585
250
1300
1130
1740
500
2200
GZ8
1300
1476
1000
1166
1556
2200
750
1800
3302
1938
300
1460
1340
1695
607
2600
GZ9
1500
1676
1010
1228
1776
2400
800
2000
3515
2100
300
1520
1440
2200
660
3500
Βασικές τεχνικές παραμέτρουςτουΧάλυβα άνθρακα 600*2350mm Ηλεκτρομαγνητικός δονητικός τροφοδότης για σωματίδια και σκόνες Ενιαία τροφοδοσία:
Τύπος
Σχήμα
Δυναμικότητα (t/h)
Μέγεθος τροφής (mm)
Διπλό εύρος δονήσεων
(μμ)
Τετάρτη
(V)
Ηλεκτρικό ρεύμα (A)
Δύναμη
(Kw)
Αντιστοιχία CΠίνακα ελέγχου
Οριζόντια
-10°
ρεύμα λειτουργίας
Δείκτης ρεύματος
Βασικός τύπος
GZ1
5
7
50
1.75
220
1.34
1
0.06
XKZ-5G2
GZ2
10
14
50
3.0
2.3
0.15
GZ3
25
35
75
4.58
3.8
0.2
GZ4
50
70
100
8.4
7
0.45
XKZ-20G2
GZ5
100
140
150
12.7
10.6
0.65
GZ6
150
210
200
1.5
380
16.4
13.3
1.2
XKZ-20G3
GZ7
250
350
250
24.6
20
3
GZ8
400
560
300
39.4
32
4
GZ9
600
840
350
47.6
38.6
5.5
XKZ-200G3
GZ10
750
1050
500
39.4*2
32*2
4*2
XKZS-200G3
GZ11
1000
1400
500
47.6*2
38.6*2
5.5*2
Τύπος δονήσεων προς τα πάνω
GZ3S
25
35
75
1.75
220
4.58
3.8
0.2
XKZ-5G2
GZ4S
50
70
100
8.4
7
0.45
XKZ-20G2
GZ5S
100
140
150
12.7
10.6
0.65
GZ6S
150
210
200
1.5
380
16.4
13.3
1.5
XKZ-20G3
GZ7S
250
350
250
24.6
0
3
XKZ-100G3
GZ8S
400
560
300
39.4
32
4
Κλειστό είδος
GZ1F
4
5.6
40
1.75
220
1.34
1
0.06
XKZ-5G2
GZ2F
8
11.2
40
3
2.3
0.15
GZ3F
20
28
60
4.58
3.8
0.2
GZ4F
40
56
60
8.4
7
0.45
XKZ-20G2
GZ5F
80
112
80
12.7
10.6
0.65
GZ6F
120
168
80
1.5
380
16.4
13.3
1.5
XKZ-20G3
ΕφαρμογήΧάλυβα άνθρακα 600*2350mm Ηλεκτρομαγνητικός δονητικός τροφοδότης για σωματίδια και σκόνες Ενιαία τροφοδοσία:
