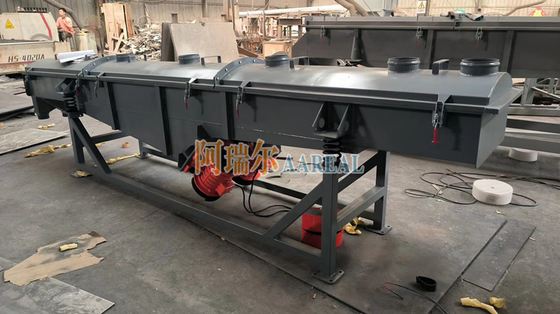

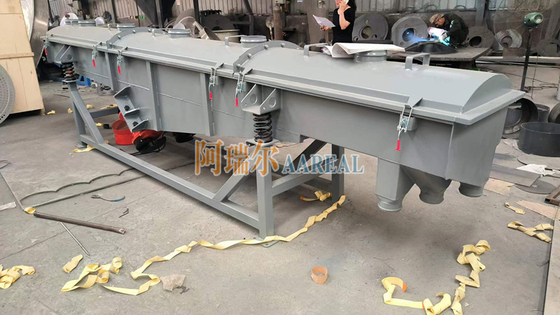

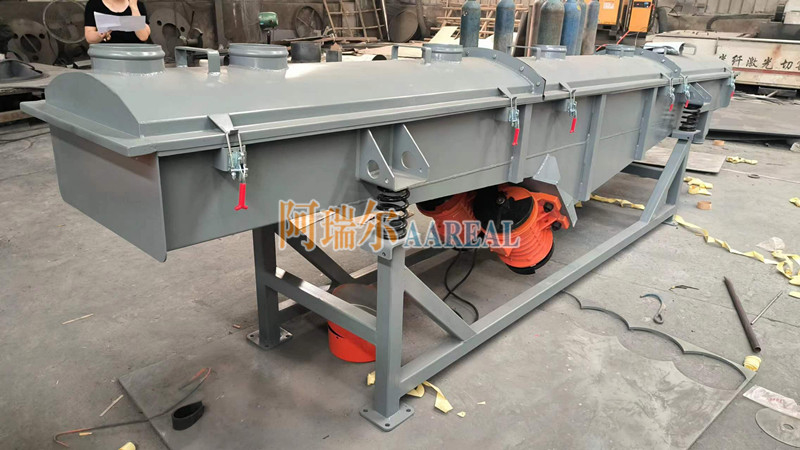

Πρόκειται για μια γραμμική δονητική οθόνη 2 καταστρώσεων, πλάτος οθόνης 500 mm, μήκος οθόνης 4000 mm, κατασκευασμένη από χάλυβα άνθρακα (Q235).
Τι είναι;Γραμμική δονητική οθόνηΗ γραμμική δονητική οθόνη είναι επίσης γνωστή ωςορθογώνιο διαχωριστικόΌταν δύο κινητήρες δονήσεων περιστρέφονται συγχρονικά και σε αντίθετες κατευθύνσεις, ο κινητήρας δονήσεως μπορεί να χρησιμοποιηθεί για την κατασκευή ενός κινητήρα δονήσεως. the exciting forces generated by their eccentric blocks cancel each other out in the direction parallel to the motor axis and add up to a resultant force in the direction perpendicular to the motor axisΟι δύο άξονες κινητήρα έχουν γωνία κλίσης στην κάθετη κατεύθυνση σε σχέση με την επιφάνεια της οθόνης.Κάτω από τη συνδυασμένη δύναμη της δύναμης του συναρπασμού και του αυτοβαρέματος του υλικού, το υλικό αναρριχηθεί και πηδήξει ή κινείται προς τα εμπρός σε ευθεία γραμμή στην επιφάνεια της οθόνης, επιτυγχάνοντας έτσι τον σκοπό της διαλογής και της βαθμολόγησης του υλικού.Είναι κατάλληλο για τοίχωση διαφόρων ξηρών σκόνης ή κόκκων υλικών με μέγεθος σωματιδίων 0.074-5 mm, περιεκτικότητα σε νερό μικρότερη του 7% και έλλειψη ιξώδους.
Το γραμμικό δονητικό άλεμα είναι κυρίωςαποτελείται από κιβώτιο οθόνης, πλαίσιο οθόνης, οθόνη, κινητήρα δονήσεων, βάση κινητήρα, ελατήριο αποσβέσεως δονήσεων, στήριγμακλπ.
Κουτί για οθόνη: Ζυγίζεται από διάφορες πλάκες χάλυβα διαφορετικού πάχους, έχει ορισμένη αντοχή και ακαμψία και αποτελεί το κύριο συστατικό της μηχανής οθόνης.
Πλαισίωμα οθόνης: Είναι κατασκευασμένο από πεύκο ή ξύλο με μικρή παραμόρφωση, χρησιμοποιείται κυρίως για να διατηρεί την οθόνη επίπεδη και να επιτυγχάνει φυσιολογική οθόνη.
Εικόνα: Υπάρχουν διάφορες οθόνες, όπως χάλυβας χαμηλού άνθρακα, χαλκός, χάλκινος, σύρμα από ανοξείδωτο χάλυβα κλπ.
Μηχανή δονήσεων (για λεπτομέρειες σχετικά με τις μεθόδους χρήσης και συντήρησης, ανατρέξτε στο εγχειρίδιο οδηγιών για τη μηχανή δονήσεων).
Βάση κινητήρα: εγκατάσταση του κινητήρα δονήσεων και σύσφιξη των βιδών σύνδεσης πριν από τη χρήση, ειδικά κατά τις πρώτες τρεις ημέρες δοκιμής της νέας μηχανής οθόνης,και πρέπει να σφίγγονται επανειλημμένα για να αποφεύγεται η χαλάρωση και η πρόκληση ατυχημάτων.
Πρεσβύτερος αποσβέστησης δονήσεων: εμποδίζει τη μετάδοση δονήσεων στο έδαφος και υποστηρίζει όλο το βάρος του κουτιού οθόνης..
Στήριγμα: Αποτελείται από τέσσερις πυλώνες και δύο καναλιές χάλυβα, που στηρίζουν το κουτί οθόνης.και οι χάλυβες καναλιού κάτω από τους δύο πυλώνες πρέπει να είναι παράλληλες μεταξύ τους.
Η ορθογώνια δονητική οθόνη χρησιμοποιείται συνήθως για την ανίχνευση του σιδηροπυριτικού πυριτίου, της άμμου, των σωματιδίων πιπεριού, του άλατος σιταριού, των σπόρων κολοκύθας, της σκόνης πυριτίου, της ζάχαρης, της κινεζικής ιατρικής, του καρυδιού betel, της σκόνης καρβιδίου πυριτίου,πέτρα,σωματίδια ενεργού άνθρακα, έδαφος, χαλίκι, σιτάρι, λιπαρά, κέλυφος, μαγειρεμένο σουσάμι, μηχανοποιημένη άμμος, χρυζάνθεμα,άμμος κουαρτζίου, κατασκευαστικά απόβλητα, σκόνη κοξ, πλαστικά σωματίδια, άμμο ποταμού και άλλα υλικά.
Βασικές τεχνικές παραμέτρους του γραμμικού συσσωρευτικού συσσωρευτή:
Σχήμα
Μέγεθος οθόνης (μμ)
Στοιχεία οθόνης
Μέγεθος πλέγματος
Δυναμικότητα (t/h)
Συχνότητα
Διπλό εύρος (μμ)
Δύναμη (kw)
Γωνία
Μέγεθος (L*W*H) (mm)
ΑZ-515
500×1500
1-5
2-200
0.12-20
960
6 έως 8
Δύο φορές το 0.37
45-60
2140×808×848
ΑZ-520
500×2000
2-200
0.12-20
960
6 έως 8
Δύο φορές το 0.37
45-60
2140×808×848
ΑZ-525
500×2500
2-200
0.12-20
960
6 έως 8
Δύο φορές το 0.55
45-60
2750 × 808 × 938
ΑZ-1020
100×2000
2-200
0.11-20
960
6 έως 8
Δύο φορές το 0.55
45-60
2219 × 1320 × 960
ΑZ-1025
1000×2500
2-200
0.18-15
960
6 έως 8
Δύο φορές το 0.75
45-60
2269 × 1320 × 960
ΑZ-1030
1000×2500
2-200
0.1-20
960
6 έως 8
Δύο φορές ένα.1
45-60
3219 × 1340 × 1120
Η εταιρεία μας μπορεί να κατασκευάσει διάφορους εξοπλισμούς διαλογής σύμφωνα με διαφορετικές απαιτήσεις διαλογής, όπως Rotex τύπου περιστρεφόμενη οθόνη για απορρυπαντικό,Πύλη πλευρικής πρόσβασης τύπου Apex με περιστροφικό στρώμα για άμμο φρακτικού, κυκλωτικός φίλτρος τύπου Sweco για άμμο πυριτίου, μηχανή διαλογής για σκόνη οξειδίου του αλουμινίου, οθόνη υψηλής συχνότητας για ανθρακικό ασβέστιο κλπ.Καλώς ήρθατε να μας στείλετε RFQs αν έχετε τέτοια απαίτηση.
500*4000mm Χάλυβα άνθρακα 2 κατάστρωμα Γραμμική δονητική οθόνηείναι ένα τυποποιημένο και καθολικό εξοπλισμό σίτισης τύπου δονήσεων γραμμικής κίνησης.αυτόματη φωλιάΤο γραμμικό φίλτρο δονήματος είναι το νέο εξοπλισμό ελέγχου που χρησιμοποιείται ευρέως στα τρόφιμα.ανθεκτικά υλικά,οικοδομικά υλικά,Ορυχεία, άνθρακας, μεταλλουργία, ελαφριά βιομηχανία, χημική βιομηχανία κλπ.
1Μετακινούμενη διαδικασία ελέγχου Ταυτόχρονα με την εξέταση, το υλικό έχει μεταφερθεί σε μεγάλες αποστάσεις.
2- Εύκολο να αναδιαμορφώσει οθόνες και μέρη. Χρησιμοποιώντας ένα ειδικό σχεδιασμό δομής πλέγματος, οι οθόνες και τα μέρη μπορούν εύκολα να αλλάξουν και να σφίξουν.
3. Υψηλή χωρητικότητα και φιλικό χώρο εργασίας Με εξαιρετική δομή μηχανών και κινητήρων, η απόδοση είναι πολύ υψηλή και ο θόρυβος εργασίας είναι χαμηλός.
4. Υψηλή ακρίβεια σίτισης Το υλικό έχει μακρύ χτύπημα στην επιφάνεια της οθόνης, υψηλή ακρίβεια οθόνης και μεγάλη ικανότητα επεξεργασίας.
5- Ευέλικτες δομές μηχανών Διαφορετικά σχήματα και δομές μπορούν να σχεδιαστούν ανάλογα με τον τόπο παραγωγής.
6. Κατάλληλο για διάφορα μεγέθη προβολής Αλλαγή του διαστήματος και της κλίσης της οθόνης ανάλογα με το μέγεθος του υλικού, την πιθανότητα διαπερατότητας και την παραγωγικότητα
7. Χαμηλό κόστος συντήρησης και μακρύς χρόνος λειτουργίας Όλα τα μέρη του σώματος της οθόνης συγκολλούνται σωστά με εξαιρετικές πλάκες χάλυβα και η συνολική ακαμψία είναι καλή, σταθερή και αξιόπιστη για πολύ μεγάλο χρονικό διάστημα.
8Καλή σφραγίδα και ελάχιστη διαρροή σκόνης Πλήρως κλειστή δομή, αυτόματη εκκένωση οδηγούν σε σχεδόν μηδενικό ποσοστό διαρροής σκόνης.
Αρχή λειτουργίαςτου500*4000mm Χάλυβα άνθρακα 2 κατάστρωμα Γραμμική δονητική οθόνη:
Ο ορθογώνιος δονητικός φίλτης υιοθετεί τον κινητήρα δονήσεων ως πηγή δονήσεων, έτσι ώστε το υλικό να ρίχνεται στο έλαιο,ενώ προς τα εμπρός σε μια ευθεία γραμμή υλικό ομοιόμορφα στην πρίζα τροφοδοσίας του μηχανήματος ελέγχου, προδιαγραφές πολυεπίπεδων πλέκων σιτηριού, υλικού σιτηριού, αντίστοιχα, που εκδίδονται από τις εξαγωγές τους.
Υπάρχουν δύο τρόποι εγκατάστασης του κινητήρα δονήσεων του γραμμικού δονητικού φίλτρου:
1. Εγκατασταθείσα στο κάτω μέρος: εγκατασταθείσα στο κάτω μέρος (συνήθως χρησιμοποιείται)
Οι ορθογώνιες δονητικές οθόνες αποτελούνται κυρίως από κιβώτιο οθόνης, πλαίσια οθόνης, οθόνη, κινητήρα δονήσεων, ηλεκτρικό βάθρο, ελατήριο αμβλυντικής λειτουργίας, πλαίσιο και ούτω καθεξής.
1.Διάφραση:Η συνολική δυσκαμψία είναι καλή, σταθερή και αξιόπιστη.
2Κουτί οθόνης:Ζυγισμένο από ατσάλινη πλάκα, με μια ορισμένη αντοχή και ακαμψία, είναι το κύριο συστατικό της μηχανής οθόνης.
3.Ελατήριο αποσβέσεως δονήσεων:Κατά την εγκατάσταση, το ελατήριο πρέπει να είναι κάθετο προς το έδαφος. 4. ΜΠιστόλι του οχήματος:μπορεί να μετακινηθεί το βάθρο του κινητήρα της μηχανής φίλτρου τύπου χαμηλής δόνησης (ο κινητήρας είναι εγκατεστημένος κάτω από το κουτί φίλτρου).Ειδικά η νέα μηχανή ελέγχου πρέπει να σφίγγεται επανειλημμένα τρεις ημέρες πριν από τη δοκιμή., ώστε να αποφεύγονται ατυχήματα που προκαλούνται από την χαλάρωση.
5.Μηχανή δονήματος:τη μέθοδο χρήσης και συντήρησης του κινητήρα δονήσεων για να βλέπετε τις οδηγίες λειτουργίας του κινητήρα δονήσεων. 6.Κράτες:το στήριγμα χρησιμοποιείται για την υποστήριξη του κουτιού οθόνης. Πρέπει να τοποθετείται κάθετα στο έδαφος κατά την εγκατάσταση. Το στήριγμα και το τμήμα του σώματος του σίτου συνδέονται από το ελατήριο συμπίεσης.
