Τόπος καταγωγής: | Κίνα |
Μάρκα: | AAREAL |
Πιστοποίηση: | ISO9001:2015 |
Ποσότητα παραγγελίας min: | 1 σύνολο |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | Πλαστική ταινία για το σώμα, και υποκαπνισμός-ελεύθερη ξύλινη περίπτωση κοντραπλακέ για τα ανταλλακτ |
Χρόνος παράδοσης: | 20~30 ημέρες εργασίας μετά από τη διαταγή που επιβεβαιώνεται |
Όροι πληρωμής: | L/C, T/T |
Δυνατότητα προσφοράς: | 10 ΣΥΝΟΛΑ ΤΟ ΜΗΝΑ |
Μέσα: | κεκλιμένος μεταφορέας βιδών, οριζόντιος μεταφορέας βιδών, κάθετος μεταφορέας βιδών | Τύπος μεταφορέων: | τύπος άξονων, shaftless τύπος, ενιαίος τύπος ελίκων, διπλός τύπος ελίκων, τύπος u-μορφής, σωληνοειδή |
---|---|---|---|
shaftless μεταφορέας βιδών: | κατάλληλος για τα κολλώδη και μπλεγμένα υλικά | Μεταφορέας βιδών άξονων: | κατάλληλος για τα μη κολλώδη ξηρά υλικά σκονών και τα υλικά μικρών μορίων |
Διάμετρος: | 100mm, 160mm, 200mm, 250mm, 315mm, 400mm, 500mm, 630mm, 800mm, 1000mm, 1250mm κ.λπ. | χαρακτηριστικά: | απλή δομή, μικρό μέγεθος διατομής, καλή σφράγιση, αξιόπιστη εργασία, χαμηλότερο κόστος, κατάλληλο γι |
Εφαρμογή: | κατάλληλος για την οριζόντια ή πλάγια μεταβίβαση των κωνιωδών, κοκκωδών και μικρών υλικών φραγμών, ό | Μη εφαρμόσιμα υλικά: | φθαρτά, κολλώδη, και συσσωρευμένα υλικά |
Υψηλό φως: | τροφοδότης μεταφορέων βιδών 9000mm σωληνοειδής,Dia. τροφοδότης μεταφορέων βιδών 219mm σωληνοειδής,316L σωληνοειδής μεταφορέας βιδών |

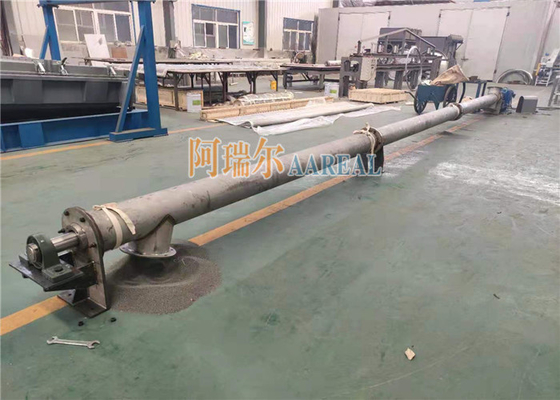

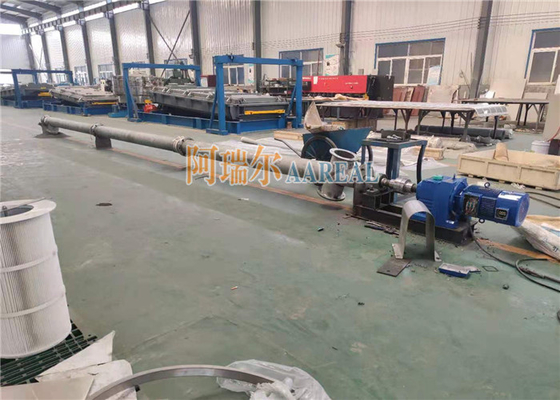

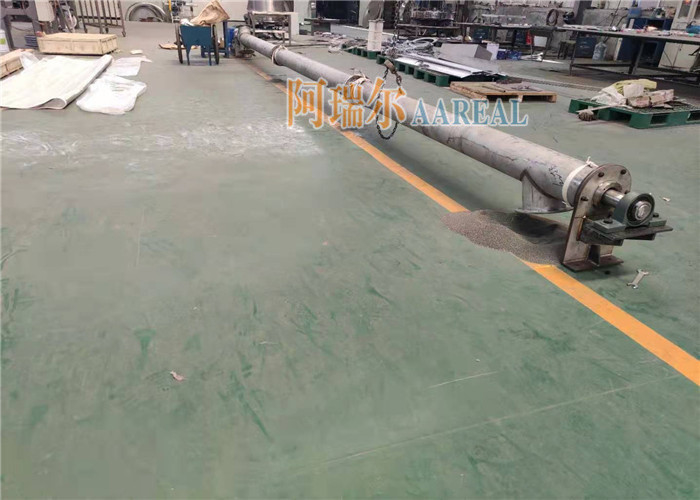

Dia. μήκος 9000mm 219mm σωληνοειδής τροφοδότης μεταφορέων βιδών βαθμού τροφίμων ανοξείδωτου 316L
Επισκόπηση Dia. μήκος 9000mm 219mm σωληνοειδής τροφοδότης μεταφορέων βιδών βαθμού τροφίμων ανοξείδωτου 316L:
Ο σωληνοειδής μεταφορέας βιδών διαιρείται σε δύο τύπους υπό μορφή μεταβίβασης: ο μεταφορέας βιδών άξονων και ο shaftless μεταφορέας βιδών., και αυτό διαιρούνται σε σε σχήμα υ μεταφορέα βιδών και σωληνοειδή μεταφορέα βιδών στην εμφάνιση. Ο μεταφορέας βιδών άξονων είναι κατάλληλος για τα μη-κολλώδη ξηρά υλικά σκονών και τα υλικά μικρών μορίων (όπως το τσιμέντο, η τέφρα μυγών, ο ασβέστης, το σιτάρι κ.λπ.), ενώ ο shaftless μεταφορέας βιδών είναι κατάλληλος για τα κολλώδη και εύκολα μπλεγμένα υλικά. (π.χ. λάσπη, βιομάζα, απορρίματα κ.λπ.)
Αρχή εργασίας Dia. μήκος 9000mm 219mm σωληνοειδής τροφοδότης μεταφορέων βιδών βαθμού τροφίμων ανοξείδωτου 316L:
Ο μεταφορέας βιδών χρησιμοποιεί την περιστρεφόμενη βίδα μεταφέροντας τα υλικά κατά μήκος του σταθερού περιβλήματος. Η περιστρεφόμενη σπειροειδής λεπίδα κινεί το υλικό για να εκτελέσει τη μεταβίβαση βιδών, και η δύναμη που κάνει το υλικό να μην περιστραφεί με τη λεπίδα βιδών είναι η της τριβής αντίσταση του βάρους του υλικού και το περίβλημα μεταφορέων βιδών στο υλικό. Οι σπειροειδείς λεπίδες είναι ενωμένες στενά στον περιστροφικό άξονα του μεταφορέα βιδών. Η μορφή επιφάνειας της λεπίδας έχει το στερεό τύπο επιφάνειας, τον τύπο επιφάνειας ζωνών, τον τύπο επιφάνειας λεπίδων και άλλους τύπους σύμφωνα με τα διαφορετικά υλικά που μεταβιβάζονται. Ο άξονας βιδών του μεταφορέα βιδών έχει σχέση ώθησης στο τέλος της υλικής κινούμενης κατεύθυνσης για να δώσει στη βίδα την αξονική δύναμη αντίδρασης με το υλικό. Όταν το μήκος μηχανών είναι μακροχρόνιο, ένα ενδιάμεσο κρεμώντας ρουλεμάν πρέπει να προστεθεί.
Εφαρμογή Dia. μήκος 9000mm 219mm σωληνοειδής τροφοδότης μεταφορέων βιδών βαθμού τροφίμων ανοξείδωτου 316L:
Χρησιμοποιείται ευρέως στις διάφορες βιομηχανίες, όπως τα οικοδομικά υλικά, η χημική βιομηχανία, η ηλεκτρική δύναμη, η μεταλλουργία, ο άνθρακας, το σιτάρι κ.λπ. Είναι κατάλληλο για την οριζόντια ή κεκλιμένη μεταβιβάζοντας σκόνη, που κοκκοποιείται και τα μικρά υλικά κομματιών, όπως ο άνθρακας, η τέφρα, η σκουριά, το τσιμέντο, η υλική θερμοκρασία σιταριού κ.λπ. είναι λιγότερο από 200℃.
Ο μεταφορέας βιδών δεν είναι κατάλληλος για τα υλικά που εκείνοι είναι φθαρτοί, μεγάλοι ιξώδες και εύκολοι στο συσσωμάτωμα.
Εάν μεταβιβάζοντας η γωνία της κλίσης είναι υπεργέθης, παρακαλώ επιλέξτε το μεταφορέα βιδών σειράς GX.
Κύρια χαρακτηριστικά γνωρίσματα Dia. μήκος 9000mm 219mm σωληνοειδής τροφοδότης μεταφορέων βιδών βαθμού τροφίμων ανοξείδωτου 316L:
1. Ισχυρή προσαρμοστικότητα, εύκολες εγκατάσταση και συντήρηση, μακριά ζωή υπηρεσιών.
2. Η μηχανή είναι μικρή σε μέγεθος, υψηλή περιστρεφόμενη ταχύτητα, εξασφαλίζει γρήγορη ομοιόμορφη μεταφορά.
3. Μεγάλη ικανότητα ρουλεμάν, ασφαλής και αξιόπιστος.
4. Το τέλος απαλλαγής είναι εξοπλισμένο με τον καθαρισμό της συσκευής, της χαμηλού θορύβου, ισχυρής ευελιξίας σχεδιαγράμματος θέσης προσαρμοστικότητας, κολπίσκων και εξόδου.
5. Η καλή σφράγιση, το κοχύλι υιοθετεί τον άνευ ραφής σωλήνα χάλυβα, οι τελικές χρήσεις η φλάντζα που συνδέεται ο ένας στον άλλο ως σώμα, καλή ακαμψία.
Ταξινόμηση Dia. μήκος 9000mm 219mm σωληνοειδής τροφοδότης μεταφορέων βιδών βαθμού τροφίμων ανοξείδωτου 316L:
με τη μεταβίβαση της γωνίας | ο οριζόντιος μεταφορέας βιδών, έκλινε το μεταφορέα βιδών, κάθετος μεταφορέας βιδών |
με τη μεταβίβαση της μορφής | μεταφορέας βιδών άξονων, shaftless μεταφορέας βιδών |
από τη μορφή | Σε σχήμα υ μεταφορέας βιδών γουρνών, σωληνοειδής μεταφορέας βιδών |
Τεχνική παράμετρος Dia. μήκος 9000mm 219mm σωληνοειδής τροφοδότης μεταφορέων βιδών βαθμού τροφίμων ανοξείδωτου 316L:
Τύπος του LS | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
GX τύπος | 200 | 250 | 300 | 400 | 500 | ||||||
Διάμετρος βιδών (χιλ.) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
Πίσσα βιδών (χιλ.) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
Περιστρεφόμενη ταχύτητα (r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
Μεταβίβαση της ικανότητας QΦ=0.33 (m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
Δύναμη Pd 1=10m (KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
Δύναμη Pd 1=30m (KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
Περιστρεφόμενη ταχύτητα (r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
Μεταβίβαση της ικανότητας QΦ=0.33 (m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
Δύναμη Pd 1=10m (KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
Δύναμη Pd 1=30m (KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
Περιστρεφόμενη ταχύτητα (r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
Μεταβίβαση της ικανότητας QΦ=0.33 (m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
Δύναμη Pd 1=10m (KW) | 0,9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
Δύναμη Pd 1=30m (KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
Περιστρεφόμενη ταχύτητα (r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
Μεταβίβαση της ικανότητας QΦ=0.33 (m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
Δύναμη Pd 1=10m (KW) | 0,75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
Δύναμη Pd 1=30m (KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
Πίνακας μεγέθους εγκατάστασης Dia. μήκος 9000mm 219mm σωληνοειδής τροφοδότης μεταφορέων βιδών βαθμού τροφίμων ανοξείδωτου 316L:
Πρότυπο | W | Α | Β | Γ | Δ | Ν | Q | Υ | Λ | Κ | Ρ | S | Π | Ο | Χ | Β | J | Τ | Γ | Λ |
LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 1500 2000 2500 |
3500-40000 |
LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 40000-80000 | |
LS315 | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
LS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 350 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 | 2000 3500 3500 |
5500-80000 |
LS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
LS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 6000-60000 | |
LS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 1250 | 30 | 910 |
GX σωληνοειδής μεταφορέας βιδών Σε σχήμα υ μεταφορέας βιδών γουρνών του LS (κλειστός & ανοικτός)
Διπλός μεταφορέας βιδών ελίκων Πολλαπλάσιος μεταφορέας βιδών τρυπών απαλλαγής
Μεταφορέας βιδών Shaftless
Κεκλιμένος μεταφορέας βιδών Κάθετος μεταφορέας βιδών
Τεχνικές παράμετροι Dia. μήκος 9000mm 219mm σωληνοειδής τροφοδότης μεταφορέων βιδών βαθμού τροφίμων ανοξείδωτου 316L:
Προδιαγραφή | Κύρια τεχνική απόδοση | Οδηγώντας συσκευή | Οδηγώντας συσκευή | Βάρος (κλ) |
|||
Πρότυπο | Μήκος (χιλ.) |
Ικανότητα (τσιμέντο) (t/h) |
Περιστρεφόμενη ταχύτητα ελάχιστος-1 |
Μειωτής | Μηχανή | ||
Πρότυπο | Αναλογία ταχύτητας | Δύναμη (KW) |
|||||
GX200 | -10 | 9 | 60 | ZQ250 | 23.34 | 1.1 | 726 |
GX200 | -20 | 9 | 60 | ZQ250 | 23.34 | 1.5 | 1258 |
GX250 | -10 | 15.6 | 60 | ZQ250 | 23.34 | 2.2 | 960 |
GX250 | -20 | 15.6 | 60 | ZQ250 | 23.34 | 3 | 1750 |
GX300 | -10 | 21.2 | 60 | ZQ350 | 23.34 | 3 | 1373 |
GX300 | -20 | 21.2 | 60 | ZQ350 | 23.34 | 4 | 2346 |
GX400 | -10 | 51 | 60 | ZQ400 | 23.34 | 5.5 | 1911 |
GX400 | -20 | 51 | 60 | ZQ500 | 23.34 | 11 | 2049 |
GX500 | -10 | 87.5 | 60 | ZQ400 | 23.34 | 7.5 | 2381 |
GX500 | -20 | 87.5 | 60 | ZQ650 | 23.34 | 18.5 | 5389 |
GX600 | -10 | 134.2 | 45 | ZQ750 | 23.34 | 22 | 3880 |
GX600 | -10 | 134.2 | 45 | ZQ850 | 23.34 | 55 | 7090 |
