Τόπος καταγωγής: | Κίνα |
Μάρκα: | AAREAL |
Πιστοποίηση: | ISO9001:2015 |
Αριθμό μοντέλου: | LS/GX |
Ποσότητα παραγγελίας min: | 1 ομάδα |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | Υποκαπνισμός-ελεύθερη ξύλινη περίπτωση κοντραπλακέ για την εξαγωγή |
Χρόνος παράδοσης: | 20~30 ημέρες εργασίας μετά από τη διαταγή που επιβεβαιώνεται |
Όροι πληρωμής: | L / C, T / T |
Δυνατότητα προσφοράς: | 10 σύνολα ανά μήνα |
Ταξινόμηση από τη μορφή: | Σε σχήμα υ μεταφορέας βιδών γουρνών, σωληνοειδής μεταφορέας βιδών | Ταξινόμηση με τη μεταβίβαση της γωνίας: | ο οριζόντιος μεταφορέας βιδών, έκλινε το μεταφορέα βιδών, κάθετος μεταφορέας βιδών |
---|---|---|---|
Ταξινόμηση με τη μεταβίβαση της μορφής: | μεταφορέας βιδών άξονων, shaftless μεταφορέας βιδών | Μεταφορέας βιδών Shaftless: | κατάλληλος για τα κολλώδη και μπλεγμένα υλικά |
Μεταφορέας βιδών άξονων: | κατάλληλος για τα μη κολλώδη ξηρά υλικά σκονών και τα υλικά μικρών μορίων | Μη εφαρμόσιμα υλικά: | φθαρτά, κολλώδη, και συσσωρευμένα υλικά |
χαρακτηριστικά: | απλή δομή, μικρό μέγεθος διατομής, καλή σφράγιση, αξιόπιστη εργασία, χαμηλότερο κόστος, κατάλληλο γι | εφαρμογή: | κατάλληλος για την οριζόντια ή πλάγια μεταβίβαση των κωνιωδών, κοκκωδών και μικρών υλικών φραγμών, ό |
Υψηλό φως: | ελαφριά ζώνη μεταφορέων,Μεταφορέας ανελκυστήρων κάδων |
Οριζόντια βιομηχανική μεταφορέων χαμηλή συντήρηση τροφοδοτών συστημάτων σωληνοειδής δονητική

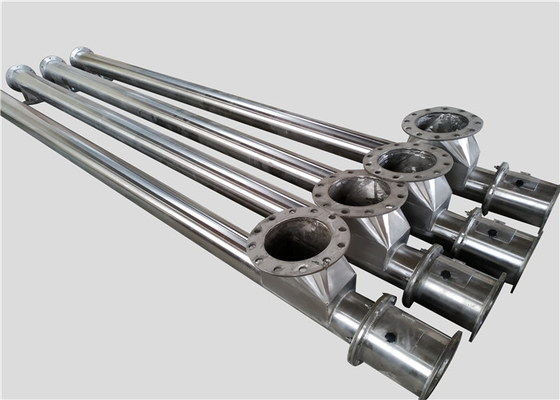

Επισκόπηση του βιομηχανικού σωληνοειδούς μεταφορέα βιδών γουρνών οριζόντιου για τα μαζικά υλικά:
Ο βιομηχανικός σωληνοειδής μεταφορέας βιδών γουρνών οριζόντιος για τα μαζικά υλικά είναι ευρέως χρησιμοποιημένη μεταβιβάζοντας τον εξοπλισμό. Υπάρχουν δύο είδη μεταφορέων βιδών που διαιρούνται από τη μεταβίβαση της κατεύθυνσης, κάποια είναι οριζόντιος μεταφορέας βιδών, και άλλο είναι κάθετος μεταφορέας βιδών. Ο μεταφορέας χρησιμοποιείται για τα χαλαρά υλικά όπως όλα τα είδη σκονών, κόκκων και μικρών φραγμών. Ο οριζόντιος μεταφορέας βιδών είναι ο ευρύτατα χρησιμοποιημένος τύπος μεταφορέα. Μπορεί να μεταβιβάσει τα μαζικά υλικά από ένα μέρος μιας διαδικασίας σε άλλο. Ο οριζόντιος μεταφορέας βιδών είναι διαθέσιμος σε ένα ευρύ φάσμα των μεγεθών, των μηκών, των διαμορφώσεων και των υλικών της κατασκευής.
Αρχή εργασίας του βιομηχανικού σωληνοειδούς μεταφορέα βιδών γουρνών οριζόντιου για τα μαζικά υλικά:
Ο μεταφορέας βιδών χρησιμοποιεί την περιστρεφόμενη βίδα μεταφέροντας τα υλικά κατά μήκος του σταθερού περιβλήματος. Η περιστρεφόμενη σπειροειδής λεπίδα κινεί το υλικό για να εκτελέσει τη μεταβίβαση βιδών, και η δύναμη που κάνει το υλικό να μην περιστραφεί με τη λεπίδα βιδών είναι η της τριβής αντίσταση του βάρους του υλικού και το περίβλημα μεταφορέων βιδών στο υλικό. Οι σπειροειδείς λεπίδες είναι ενωμένες στενά στον περιστροφικό άξονα του μεταφορέα βιδών. Η μορφή επιφάνειας της λεπίδας έχει το στερεό τύπο επιφάνειας, τον τύπο επιφάνειας ζωνών, τον τύπο επιφάνειας λεπίδων και άλλους τύπους σύμφωνα με τα διαφορετικά υλικά που μεταβιβάζονται. Ο άξονας βιδών του μεταφορέα βιδών έχει σχέση ώθησης στο τέλος της υλικής κινούμενης κατεύθυνσης για να δώσει στη βίδα την αξονική δύναμη αντίδρασης με το υλικό. Όταν το μήκος μηχανών είναι μακροχρόνιο, ένα ενδιάμεσο κρεμώντας ρουλεμάν πρέπει να προστεθεί.
Κύρια χαρακτηριστικά γνωρίσματα του βιομηχανικού σωληνοειδούς μεταφορέα βιδών γουρνών οριζόντιου για τα μαζικά υλικά:
1. Απλή δομή, μικρός κατειλημμένος χώρος.
2. Υψηλή αξιοπιστία, χαμηλή συντήρηση.
3. Εύκολος να διαμορφώσει τη γραμμή παραγωγής, μπορεί να συνδεθεί με τον εξοπλισμό συσκευασίας, εξοπλισμός αποθήκευσης, αναμιγνύοντας τον εξοπλισμό ή καλύπτοντας τον εξοπλισμό.
4. Προσαρμοσμένος με τη χοάνη ή τις τρέχοντας ρόδες και άλλες.
5. Πολλαπλάσιος λιμένας σίτισης και απαλλαγή του λιμένα διαθέσιμου.
6. Αξιόπιστη σφράγιση.
7. Οικονομικός να αγοράσει, να εγκαταστήσει και να λειτουργήσει.
Ταξινόμηση του βιομηχανικού σωληνοειδούς μεταφορέα βιδών γουρνών οριζόντιου για τα μαζικά υλικά:
με τη μεταβίβαση της γωνίας | ο οριζόντιος μεταφορέας βιδών, έκλινε το μεταφορέα βιδών, κάθετος μεταφορέας βιδών |
με τη μεταβίβαση της μορφής | μεταφορέας βιδών άξονων, shaftless μεταφορέας βιδών |
από τη μορφή | Σε σχήμα υ μεταφορέας βιδών γουρνών, σωληνοειδής μεταφορέας βιδών |
Τεχνική παράμετρος του βιομηχανικού σωληνοειδούς μεταφορέα βιδών γουρνών οριζόντιου για τα μαζικά υλικά:
Τύπος του LS | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
GX τύπος | 200 | 250 | 300 | 400 | 500 | ||||||
Διάμετρος βιδών (χιλ.) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
Πίσσα βιδών (χιλ.) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
Περιστρεφόμενη ταχύτητα (r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
Μεταβίβαση της ικανότητας QΦ=0.33 (m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
Δύναμη Pd 1=10m (KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
Δύναμη Pd 1=30m (KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
Περιστρεφόμενη ταχύτητα (r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
Μεταβίβαση της ικανότητας QΦ=0.33 (m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
Δύναμη Pd 1=10m (KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
Δύναμη Pd 1=30m (KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
Περιστρεφόμενη ταχύτητα (r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
Μεταβίβαση της ικανότητας QΦ=0.33 (m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
Δύναμη Pd 1=10m (KW) | 0,9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
Δύναμη Pd 1=30m (KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
Περιστρεφόμενη ταχύτητα (r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
Μεταβίβαση της ικανότητας QΦ=0.33 (m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
Δύναμη Pd 1=10m (KW) | 0,75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
Δύναμη Pd 1=30m (KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
Πίνακας μεγέθους εγκατάστασης του βιομηχανικού σωληνοειδούς μεταφορέα βιδών γουρνών οριζόντιου για τα μαζικά υλικά:
Πρότυπο | W | Α | Β | Γ | Δ | Ν | Q | Υ | Λ | Κ | Ρ | S | Π | Ο | Χ | Β | J | Τ | Γ | Λ |
LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 1500 2000 2500 |
3500-40000 |
LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 40000-80000 | |
LS315 | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
LS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 350 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 | 2000 3500 3500 |
5500-80000 |
LS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
LS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 6000-60000 | |
LS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 1250 | 30 | 910 |
Τεχνικές παράμετροι του βιομηχανικού σωληνοειδούς μεταφορέα βιδών γουρνών οριζόντιου για τα μαζικά υλικά:
Προδιαγραφή | Κύρια τεχνική απόδοση | Οδήγηση της συσκευής | Οδήγηση της συσκευής | Βάρος (κλ) |
|||
Πρότυπο | Μήκος (χιλ.) |
Ικανότητα (τσιμέντο) (t/h) |
Περιστρεφόμενη ταχύτητα ελάχιστος-1 |
Μειωτής | Μηχανή | ||
Πρότυπο | Αναλογία ταχύτητας | Δύναμη (KW) |
|||||
GX200 | -10 | 9 | 60 | ZQ250 | 23.34 | 1.1 | 726 |
GX200 | -20 | 9 | 60 | ZQ250 | 23.34 | 1.5 | 1258 |
GX250 | -10 | 15.6 | 60 | ZQ250 | 23.34 | 2.2 | 960 |
GX250 | -20 | 15.6 | 60 | ZQ250 | 23.34 | 3 | 1750 |
GX300 | -10 | 21.2 | 60 | ZQ350 | 23.34 | 3 | 1373 |
GX300 | -20 | 21.2 | 60 | ZQ350 | 23.34 | 4 | 2346 |
GX400 | -10 | 51 | 60 | ZQ400 | 23.34 | 5.5 | 1911 |
GX400 | -20 | 51 | 60 | ZQ500 | 23.34 | 11 | 2049 |
GX500 | -10 | 87.5 | 60 | ZQ400 | 23.34 | 7.5 | 2381 |
GX500 | -20 | 87.5 | 60 | ZQ650 | 23.34 | 18.5 | 5389 |
GX600 | -10 | 134.2 | 45 | ZQ750 | 23.34 | 22 | 3880 |
GX600 | -10 | 134.2 | 45 | ZQ850 | 23.34 | 55 | 7090 |
Εφαρμογή του βιομηχανικού σωληνοειδούς μεταφορέα βιδών γουρνών οριζόντιου για τα μαζικά υλικά:
Ο μεταφορέας βιδών χρησιμοποιείται ευρέως στις διάφορες βιομηχανίες, όπως τα οικοδομικά υλικά, η χημική βιομηχανία, η ηλεκτρική δύναμη, η μεταλλουργία, ο άνθρακας, το σιτάρι κ.λπ. Είναι κατάλληλο για την οριζόντια ή κεκλιμένη μεταβιβάζοντας σκόνη, που κοκκοποιείται και τα μικρά υλικά κομματιών, όπως ο άνθρακας, η τέφρα, η σκουριά, το τσιμέντο, η υλική θερμοκρασία σιταριού κ.λπ. είναι λιγότερο από 200℃.
Ο μεταφορέας βιδών δεν είναι κατάλληλος για τα υλικά που εκείνοι είναι φθαρτοί, μεγάλοι ιξώδες και εύκολοι στο συσσωμάτωμα.
Εάν μεταβιβάζοντας η γωνία της κλίσης είναι υπεργέθης, παρακαλώ επιλέξτε το μεταφορέα βιδών σειράς GX.
GX σωληνοειδής βιδών μεταφορέων μεταφορέας βιδών γουρνών του LS σε σχήμα υ (κλειστός & ανοικτός)
Διπλός ελίκων βιδών μεταφορέας βιδών τρυπών απαλλαγής μεταφορέων πολλαπλάσιος
Μεταφορέας βιδών Shaftless
Κεκλιμένος βιδών μεταφορέας βιδών μεταφορέων κάθετος
