Τόπος καταγωγής: | Κίνα |
Μάρκα: | AAREAL |
Πιστοποίηση: | ISO9001:2015 |
Ποσότητα παραγγελίας min: | 1 ομάδα |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | Υποκαπνισμός-ελεύθερη ξύλινη περίπτωση κοντραπλακέ για την εξαγωγή |
Χρόνος παράδοσης: | 20~30 ημέρες εργασίας μετά από τη διαταγή που επιβεβαιώνεται |
Όροι πληρωμής: | L / C, T / T |
Δυνατότητα προσφοράς: | 10 σύνολα ανά μήνα |
Ταξινόμηση με τη μεταβίβαση της γωνίας: | ο οριζόντιος μεταφορέας βιδών, έκλινε το μεταφορέα βιδών, κάθετος μεταφορέας βιδών | Ταξινόμηση με τη μεταβίβαση της μορφής: | μεταφορέας βιδών άξονων, shaftless μεταφορέας βιδών |
---|---|---|---|
Ταξινόμηση από τη μορφή: | Σε σχήμα υ μεταφορέας βιδών γουρνών, σωληνοειδής μεταφορέας βιδών | Μεταφορέας βιδών άξονων: | κατάλληλος για τα μη κολλώδη ξηρά υλικά σκονών και τα υλικά μικρών μορίων |
Μεταφορέας βιδών Shaftless: | κατάλληλος για τα κολλώδη και μπλεγμένα υλικά | εφαρμογή: | κατάλληλος για την οριζόντια ή πλάγια μεταβίβαση των κωνιωδών, κοκκωδών και μικρών υλικών φραγμών, ό |
Μη εφαρμόσιμα υλικά: | φθαρτά, κολλώδη, και συσσωρευμένα υλικά | χαρακτηριστικά: | απλή δομή, μικρό μέγεθος διατομής, καλή σφράγιση, αξιόπιστη εργασία, χαμηλότερο κόστος, κατάλληλο γι |
Υψηλό φως: | βιομηχανικές ζώνες μεταφορέων,Μεταφορέας ανελκυστήρων κάδων |
Μαζικός υλικών βιομηχανικός μεταφορέων μεταφορέας βιδών σωλήνων συστημάτων οριζόντιος
Επισκόπηση του μεταφορέα και του τροφοδότη βιδών:
Ο μεταφορέας βιδών διαιρείται σε δύο τύπους υπό μορφή μεταβίβασης: ο μεταφορέας βιδών άξονων και ο shaftless μεταφορέας βιδών., και αυτό διαιρούνται σε σε σχήμα υ μεταφορέα βιδών και σωληνοειδή μεταφορέα βιδών στην εμφάνιση. Ο μεταφορέας βιδών άξονων είναι κατάλληλος για τα μη-κολλώδη ξηρά υλικά σκονών και τα υλικά μικρών μορίων (όπως το τσιμέντο, η τέφρα μυγών, ο ασβέστης, το σιτάρι κ.λπ.), ενώ ο shaftless μεταφορέας βιδών είναι κατάλληλος για τα κολλώδη και εύκολα μπλεγμένα υλικά. (π.χ. λάσπη, βιομάζα, απορρίματα κ.λπ.)
Ταξινόμηση του μεταφορέα και του τροφοδότη βιδών:
με τη μεταβίβαση της γωνίας | ο οριζόντιος μεταφορέας βιδών, έκλινε το μεταφορέα βιδών, κάθετος μεταφορέας βιδών |
με τη μεταβίβαση της μορφής | μεταφορέας βιδών άξονων, shaftless μεταφορέας βιδών |
από τη μορφή | Σε σχήμα υ μεταφορέας βιδών γουρνών, σωληνοειδής μεταφορέας βιδών |
Αρχή εργασίας του μεταφορέα και του τροφοδότη βιδών:
Ο μεταφορέας βιδών χρησιμοποιεί την περιστρεφόμενη βίδα μεταφέροντας τα υλικά κατά μήκος του σταθερού περιβλήματος. Η περιστρεφόμενη σπειροειδής λεπίδα κινεί το υλικό για να εκτελέσει τη μεταβίβαση βιδών, και η δύναμη που κάνει το υλικό να μην περιστραφεί με τη λεπίδα βιδών είναι η της τριβής αντίσταση του βάρους του υλικού και το περίβλημα μεταφορέων βιδών στο υλικό. Οι σπειροειδείς λεπίδες είναι ενωμένες στενά στον περιστροφικό άξονα του μεταφορέα βιδών. Η μορφή επιφάνειας της λεπίδας έχει το στερεό τύπο επιφάνειας, τον τύπο επιφάνειας ζωνών, τον τύπο επιφάνειας λεπίδων και άλλους τύπους σύμφωνα με τα διαφορετικά υλικά που μεταβιβάζονται. Ο άξονας βιδών του μεταφορέα βιδών έχει σχέση ώθησης στο τέλος της υλικής κινούμενης κατεύθυνσης για να δώσει στη βίδα την αξονική δύναμη αντίδρασης με το υλικό. Όταν το μήκος μηχανών είναι μακροχρόνιο, ένα ενδιάμεσο κρεμώντας ρουλεμάν πρέπει να προστεθεί.
Εφαρμογή του μεταφορέα και του τροφοδότη βιδών:
Χρησιμοποιείται ευρέως στις διάφορες βιομηχανίες, όπως τα οικοδομικά υλικά, η χημική βιομηχανία, η ηλεκτρική δύναμη, η μεταλλουργία, ο άνθρακας, το σιτάρι κ.λπ. Είναι κατάλληλο για την οριζόντια ή κεκλιμένη μεταβιβάζοντας σκόνη, που κοκκοποιείται και τα μικρά υλικά κομματιών, όπως ο άνθρακας, η τέφρα, η σκουριά, το τσιμέντο, η υλική θερμοκρασία σιταριού κ.λπ. είναι λιγότερο από 200℃.
Ο μεταφορέας βιδών δεν είναι κατάλληλος για τα υλικά που εκείνοι είναι φθαρτοί, μεγάλοι ιξώδες και εύκολοι στο συσσωμάτωμα.
Εάν μεταβιβάζοντας η γωνία της κλίσης είναι υπεργέθης, παρακαλώ επιλέξτε το μεταφορέα βιδών σειράς GX.
Κύρια χαρακτηριστικά γνωρίσματα του μεταφορέα και του τροφοδότη βιδών:
1. Μεγάλη ικανότητα ρουλεμάν, ασφαλής και αξιόπιστος
2. Ισχυρή προσαρμοστικότητα, εύκολες εγκατάσταση και συντήρηση, μακριά ζωή υπηρεσιών.
3. Η μηχανή είναι μικρή σε μέγεθος, υψηλή περιστρεφόμενη ταχύτητα, εξασφαλίζει γρήγορη ομοιόμορφη μεταφορά
4. Το τέλος απαλλαγής είναι εξοπλισμένο με τον καθαρισμό της συσκευής, της χαμηλού θορύβου, ισχυρής ευελιξίας σχεδιαγράμματος θέσης προσαρμοστικότητας, κολπίσκων και εξόδου
5. Η καλή σφράγιση, το κοχύλι υιοθετεί τον άνευ ραφής σωλήνα χάλυβα, οι τελικές χρήσεις η φλάντζα που συνδέεται ο ένας στον άλλο ως σώμα, καλή ακαμψία.
Τεχνική παράμετρος του LS, του μεταφορέα βιδών GX και του τροφοδότη:
Τύπος του LS | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
GX τύπος | 200 | 250 | 300 | 400 | 500 | ||||||
Διάμετρος βιδών (χιλ.) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
Πίσσα βιδών (χιλ.) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
Περιστρεφόμενη ταχύτητα (r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
Μεταβίβαση της ικανότητας QΦ=0.33 (m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
Δύναμη Pd 1=10m (KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
Δύναμη Pd 1=30m (KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
Περιστρεφόμενη ταχύτητα (r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
Μεταβίβαση της ικανότητας QΦ=0.33 (m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
Δύναμη Pd 1=10m (KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
Δύναμη Pd 1=30m (KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
Περιστρεφόμενη ταχύτητα (r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
Μεταβίβαση της ικανότητας QΦ=0.33 (m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
Δύναμη Pd 1=10m (KW) | 0,9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
Δύναμη Pd 1=30m (KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
Περιστρεφόμενη ταχύτητα (r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
Μεταβίβαση της ικανότητας QΦ=0.33 (m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
Δύναμη Pd 1=10m (KW) | 0,75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
Δύναμη Pd 1=30m (KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
Πίνακας μεγέθους εγκατάστασης του μεταφορέα και του τροφοδότη βιδών του LS:
Πρότυπο | W | Α | Β | Γ | Δ | Ν | Q | Υ | Λ | Κ | Ρ | S | Π | Ο | Χ | Β | J | Τ | Γ | Λ |
LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 1500 2000 2500 |
3500-40000 |
LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 40000-80000 | |
LS315 | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
LS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 350 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 | 2000 3500 3500 |
5500-80000 |
LS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
LS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 6000-60000 | |
LS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 1250 | 30 | 910 |
Τεχνικές παράμετροι του μεταφορέα και του τροφοδότη βιδών GX:
Προδιαγραφή | Κύρια τεχνική απόδοση | Οδήγηση της συσκευής | Οδήγηση της συσκευής | Βάρος (κλ) |
|||
Πρότυπο | Μήκος (χιλ.) |
Ικανότητα (τσιμέντο) (t/h) |
Περιστρεφόμενη ταχύτητα ελάχιστος-1 |
Μειωτής | Μηχανή | ||
Πρότυπο | Αναλογία ταχύτητας | Δύναμη (KW) |
|||||
GX200 | -10 | 9 | 60 | ZQ250 | 23.34 | 1.1 | 726 |
GX200 | -20 | 9 | 60 | ZQ250 | 23.34 | 1.5 | 1258 |
GX250 | -10 | 15.6 | 60 | ZQ250 | 23.34 | 2.2 | 960 |
GX250 | -20 | 15.6 | 60 | ZQ250 | 23.34 | 3 | 1750 |
GX300 | -10 | 21.2 | 60 | ZQ350 | 23.34 | 3 | 1373 |
GX300 | -20 | 21.2 | 60 | ZQ350 | 23.34 | 4 | 2346 |
GX400 | -10 | 51 | 60 | ZQ400 | 23.34 | 5.5 | 1911 |
GX400 | -20 | 51 | 60 | ZQ500 | 23.34 | 11 | 2049 |
GX500 | -10 | 87.5 | 60 | ZQ400 | 23.34 | 7.5 | 2381 |
GX500 | -20 | 87.5 | 60 | ZQ650 | 23.34 | 18.5 | 5389 |
GX600 | -10 | 134.2 | 45 | ZQ750 | 23.34 | 22 | 3880 |
GX600 | -10 | 134.2 | 45 | ZQ850 | 23.34 | 55 | 7090 |

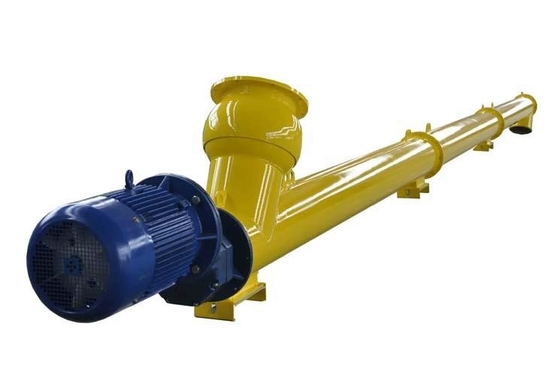

GX σωληνοειδής βιδών μεταφορέων μεταφορέας βιδών γουρνών του LS σε σχήμα υ (κλειστός & ανοικτός)
Διπλός ελίκων βιδών μεταφορέας βιδών τρυπών απαλλαγής μεταφορέων πολλαπλάσιος
Μεταφορέας βιδών Shaftless
Κεκλιμένος βιδών μεταφορέας βιδών μεταφορέων κάθετος
